Модуль бистабильного реле 5V-1-B

SRD-5VDC-SL-C
Модуль бистабильного реле 5V-1-B - это одноканальный модуль реле на 5 В, управляемый с помощью одной кнопки.

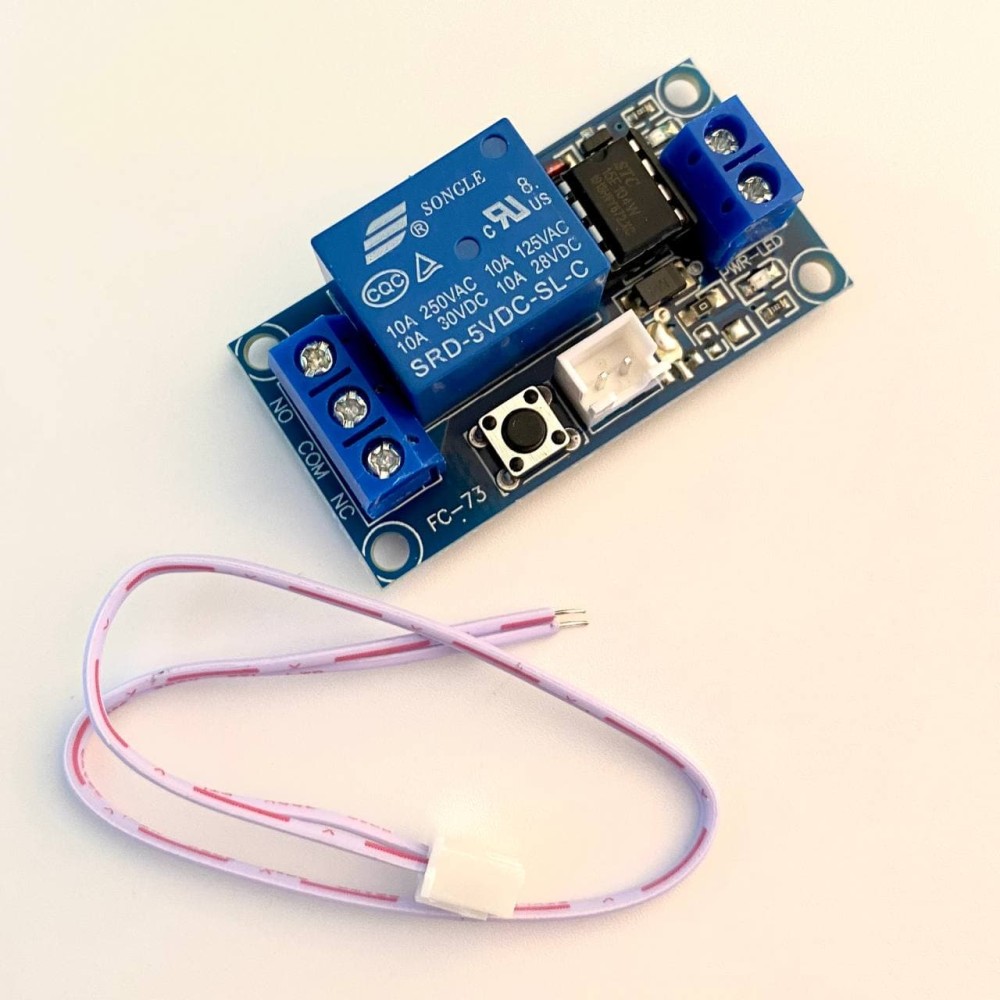

Релейный модуль состоит из обычного электромеханического реле (SRD-5VDC-SL-C), коммутирующего силовую нагрузку, и схемы управления на микроконтроллере.
В отличие от обычного, бистабильное реле работает по принципу триггера. Оно всегда находится в одном из двух стабильных состояний – включено или выключено. Для включения реле нужно подать управляющий импульс для замыкания контактов и такой же импульс для размыкания контактов, чтобы выключить реле.
Для этого необходимо кратковременно нажать на кнопочный выключатель.

• • Бистабильные (импульсные) реле применяются в конструкциях систем автоматического управления в бытовой и промышленной сферах. Например, для создания централизованного управления осветительными приборами в доме.
  • Модуль обеспечивает коммутацию до 250В 10А переменного тока или 30В 10А постоянного тока.
  • Модуль бистабильного реле RelayModule-5V-1-B обеспечивает надежность работы, устойчивость к помехам и высокую производительность.
  • На панели установлен кнопочный выключатель для тестирования работы модуля.
  • В комплекте шлейф для подключения выносного кнопочного выключателя.

Характеристики

• Напряжение питания: 5 В
• Потребляемый ток: 100 мА
• Включение/выключение: одной кнопкой
• Количество реле: 1 шт. (SRD-5VDC-SL-C)
• Тип реле: электромеханическое
• Номинальный ток нагрузки: 10 А
• Напряжение коммутации: до 250 В (переменный) и 30 В (постоянный)
• Светодиодная индикация состояния реле
• Размер: 50 x 26 x 17.5 мм
